以前に購入し組立・申請までしていましたが、なかなかCWが覚えきれず利用していなかったアマチュア無線機（QRP_CW送受機）のパソコン制御に挑戦してみました。

CW送受機は貴田電子設計製の下記キットを100円均一で購入したケースに組込んでおります。電源は単三電池６本使用でケースの中にも納まりますが電池交換の際、ケースの開け閉めが大変なのであえて今は外だしに改造しております。

＜利用したる貴田電子設計製キット＞

• 送信機：KME-TX7-CW（7MHz　CW送信キット）
• 受信機：KEM-RX7（7MHz　SSB･CW受信機キット）
• VFO：KEM-DDS-VFO-MC50（マイコン制御デジタルVFO）

アンテナも当時に購入したダイヤルモンドのRH40（7MHz単波BNC接続アンテナ）を利用してます。現在同じアンテナを探してみましたが販売中止になっている様で今購入可能なのは『第一電波工業 ダイヤモンド 7-50MHz帯ポータブル無線機用ハンディアンテナ コネクターBNC-P RHM8B』か『FT-817/818ND等のQRPトランシーバーに マルチバンド対応 テレスコピック・アンテナ, BNC』の2種類の様ですね。

簡単にこの無線機の仕様を説明しますと、送信電力は１W以下（0.4W)で7MHz帯域のCW専用機です。
無線機右側にイヤホン出力とキー入力の2つのジャックを備えております。

今回、パソコン制御に利用させて頂くのはDSCWソフトです。このソフトは皆さんがご存じの通り無線機のイヤホン出力をパソコンのマイク入力に入力すればCWを自動に解読でき、更にキー入力した文字をCW変換して出力してくれる優れモノです（CWをなかなか覚えきれない私にとっては、喜ばしい限りのソフトです）。

早速、無線機のキー入力用のインタフェースを自作しました。制御にはRS-232CのRTS出力またはDTR出力を利用します（私はRTSを利用しております）。無線機側が乾電池仕様なのでパソコンとの電源GNDがアンバランスになるのを避けるためにフォトカプラ（PC817)で絶縁してキー入力端子へ接続しております。

いざパソコンに接続し受信してみると受信感度や無線機の性能にもよりますが、CW解読はレベルの強い信号では問題なく解読してくれます。送信もキー入力通りの符号を送信してくれました。

これで眠っていた無線機を利用する準備が出来ました。現在主流で交信（FT8）しております無線機（TS-690S/50W)はアンテナ等の関係で、はば固定状態での運用となっておりますので、このセットなら別の場所でアマチュア無線を楽しめそうです。

*****************************************

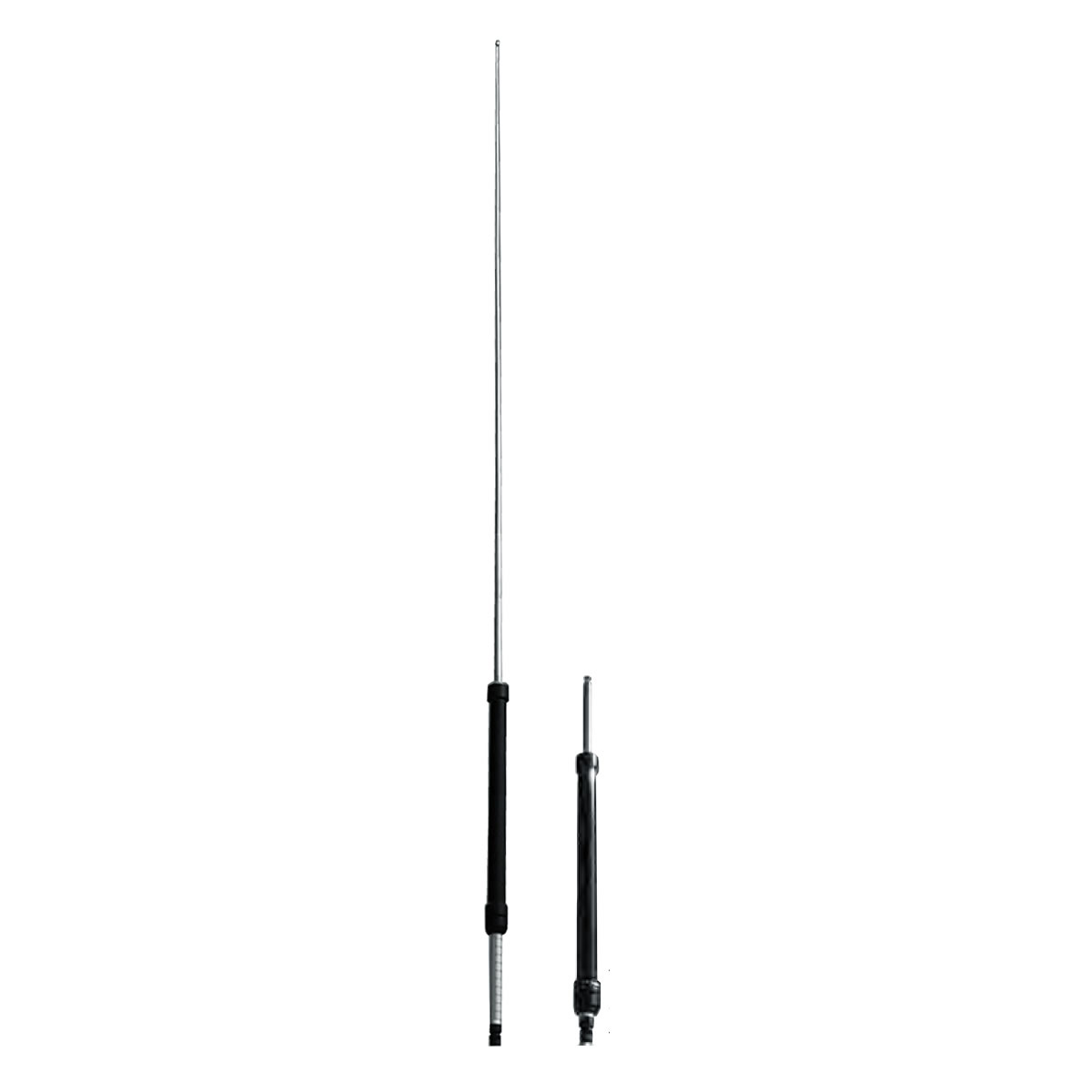

RHM8B ダイヤモンド 7-50MHz帯ポータブル無線機用ハンディアンテナ コネクターBNC-P

posted with カエレバ

楽天市場で見る

Amazonで見る

Yahooショッピングで見る

アマチュア無線のFT8通信を2019年７月１９日から初めて約２年の月日が流れた今日、日本全国１２のエリアとの交信が叶い　ｅＪａｐａｎ（12）アワードを受領することができました。

ＦＴ８通信を初めてからは、アマチュア無線を初めて目標だった南極大陸（昭和基地）との交信が2019年8月に運良く達成でき最初のｅＪａｐａｎ（11）アワード受領しました。その後なかなか交信の機会がなく、2021年９月4日に１２エリアのうち最後に残っておりました小笠原諸島の局長さんと交信が叶い、日本全国12エリアとの交信を達成することができました。
（JDエリアの局長さん私の電波に応答してくれて有難うございました<m(__)m>）

ちなみにｅＪａｐａｎでの１２エリアは以下の通りとなっており、私は現在62局と交信していますが交信できた都道府県は青文字の地域で、まだまだ日本全国の都道府県制覇には程遠い状態ですね(-_-;)

• ０エリア：新潟県・長野県
• １エリア：東京都、神奈川県、埼玉県、千葉県、茨城県、栃木県、群馬県、山梨県
• ２エリア：愛知県、静岡県、岐阜県、三重県
• ３エリア：大阪府、京都府、兵庫県、奈良県、和歌山県、滋賀県
• ４エリア：広島県、岡山県、山口県、鳥取県、島根県
• ５エリア：香川県、徳島県、高知県、愛媛県
• ６エリア：福岡県、佐賀県、長崎県、熊本県、鹿児島県、宮崎県、大分県、沖縄県
• ７エリア：青森県、秋田県、岩手県、宮城県、福島県、山形県
• ８エリア：北海道
• ９エリア：富山県、石川県、福井県
• 10エリア：小笠原諸島（JD*****）
• 11エリア：南極大陸（昭和基地 ８J1RL）

2020年5月以降あまり交信しておりませんでしたが、そろそろ秋のコンディションが来ますので、また皆様方と交信しようと思っております。

私の無線設備は全て古い機器で構成しております（リグ：TS-690(50W)、アンテナ：BB6W（後継機種「第一電波工業 DIAMOND 3～30MHz HF帯ワイドバンドワイヤーアンテナ BB6WS」、PC:WindowsXPパソコン）皆さんのお宅に眠っているHF機がある方は、FT8通信にチャレンジしてみてください。アマチュア無線の世界観が変わりますよ!(^^)!
（当ブログのカテゴリー「アマチュア無線」で古い機器での運用方法を書いております。興味が御座いましたら参考にしてみてください）
